三爪背板
附件

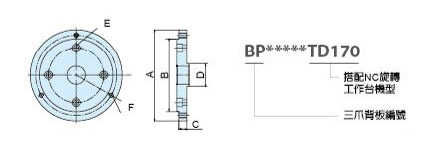

三爪背板
| 三爪背板编号 | 强力型三爪 | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|
| BP5050@TD170 |
S K -5 |
Ø130 | Ø100 | 20 | Ø50 | 4-M10 柱坑,Ø100 |
3-M8, Ø 115 |
| BP6050@TD170 | S K -6 | Ø170 | Ø130 | 20 | Ø50 | 4-M10 柱坑,Ø105 |
3-M10, Ø 147 |
| BP7050@TD200 | S K -7 | Ø200 | Ø155 | 20 | Ø50 | 4-M10 柱坑,Ø120 |
3-M10, Ø 172 |
| BP8080@TD255 | S K -8 | Ø255 | Ø160 | 22 | Ø80 | 4-M10 柱坑,Ø220 |
3-M10, Ø 176 |
| BP9080@TD255 | S K -9 | Ø255 | Ø190 | 21 | Ø80 | 4-M10 柱坑,Ø160 |
3-M12, Ø 210 |
| BP0040@TD320 | S K -10 | Ø270 | Ø230 | 25 | Ø40 | 4-M12 柱坑,Ø180 |
3-M12, Ø 250 |
| BPB040@TD400 | S K -12 | Ø320 | Ø260 | 25 | Ø40 | 8-M12 柱坑,Ø285 |
3-M12, Ø 285 |
