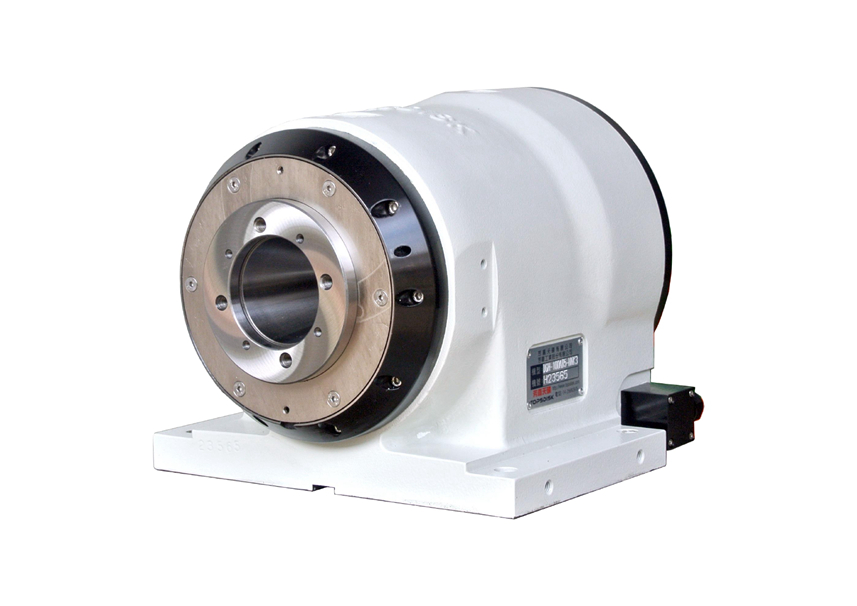

DGH-100AB5
磨刀机专用工件轴(A轴)
DGH-100AB5
立式使用
- 马达直接驱动，无齿隙。
- 高速，90度分割时间低于1秒
- 可与任何控制器搭配，做分度加工
- 最小分割角度：0.001度
- 可依精度需求，安装各式编码器
| 使用方法 | 立式使用 |
|---|---|
| 冷却回路预留 | 有 |
| 贯穿孔径 | Ø30 mm |
| 主轴鼻端孔径 | BT-50 |
| 中心高度 | 135 mm |
| 最高转速 | 200rpm/30分钟 |
| 连续运转转速 | 75 rpm |
| 最大电流 (1秒) | 9A / 冷却 12A |
| 额定电流 | 3A / 冷却 6A |
| 最大转矩 (1秒) | 114Nm / 冷却 228Nm |
| 额定转矩 | 38Nm / 冷却 76Nm |
| 最小分度 | 0.001° |
| 净重(不含锁刀装置) | 70 kg |
- 1. 冷却机客户自行提供。

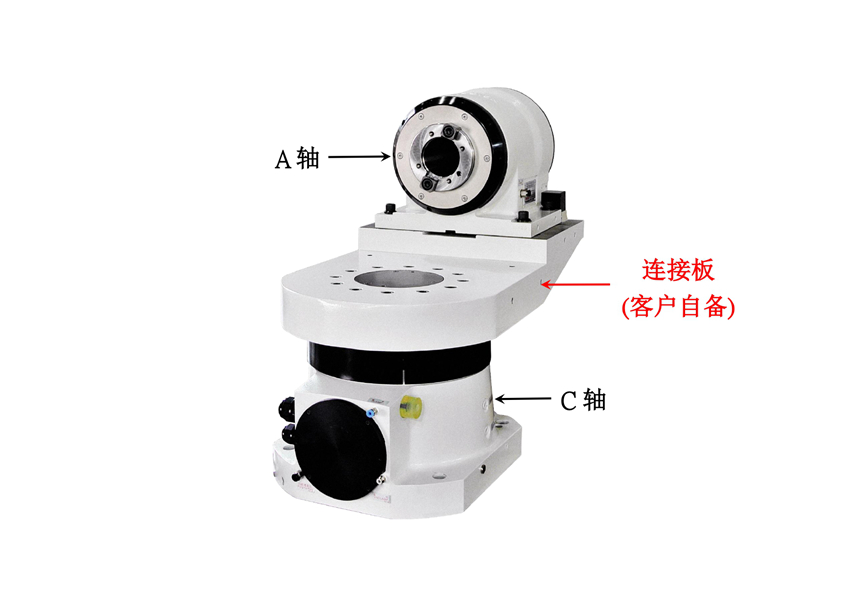

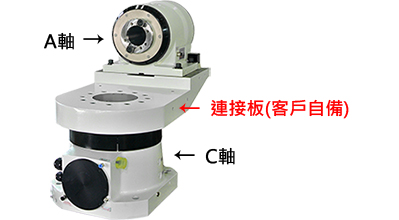

2. 旋转主轴与旋转工作台搭配时, 连接板由客户自备。
编码器规格说明：

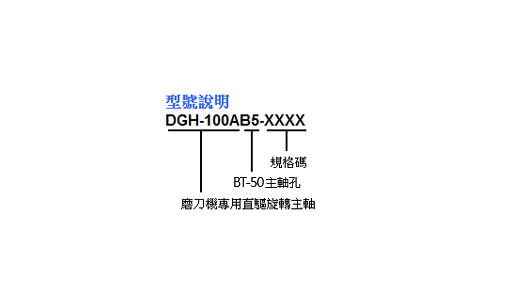

| 规格码 | 厂牌 | 通讯格式 | 分辨率 | 定位精度 | 重复精度 |
|---|---|---|---|---|---|
| NNK3 | 尼康 | 绝对式串行通讯 | 22bit | ±20 弧秒 | 15 弧秒内 |
| HE12 | 海德汉 | EnDAT 2.2/22 | 25bit | ±25 弧秒 | 10 弧秒内 |

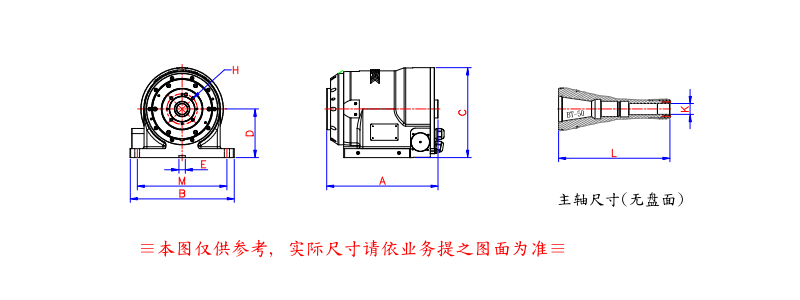

单位: mm
| DGH-100AB5 | 总宽(A) | 总厚(B) | 总高(C) | 中心高(D) | 主轴通孔(K) | 主轴界面(H) | 主轴长(L) | 槽宽(E) | 螺丝孔间距-直径(M) |
|---|---|---|---|---|---|---|---|---|---|
| 无盘 | 310.5 | 290 | 250 | 135 | Ø30 | BT-50 | 310.5 | 18 | 250-Ø14 |
磨刀机专用直驱旋转主轴 (A轴)
DGH-80
立式专用

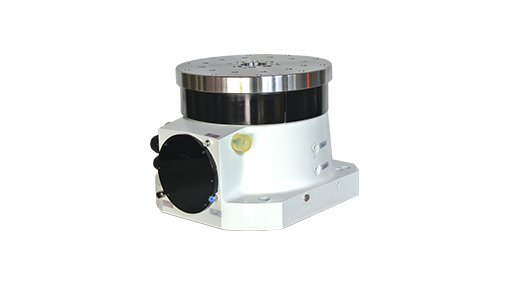

磨刀机专用直驱旋转工作台 (C轴)
