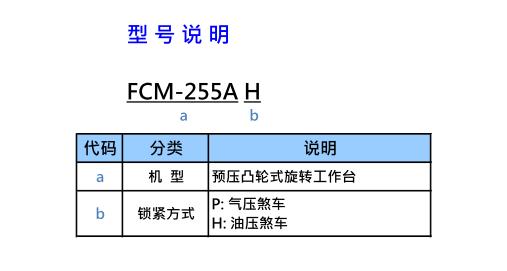

FCM-255AP / FCM-255AH
预压凸轮式旋转工作台(0.001度)
FCM-255AP / FCM-255AH
立式专用
- 预压式筒型凸轮结构，背隙趋近于零。
- 滚动摩擦传动，延长使用寿命。
- 传动组件为钢制，比铜的刚性要好，偏心荷重承受力强。
- 采用双动式 气压或油压煞车机构，确保完全松开。
- 标配德国制压力开关，减少维修机会。
- 电磁阀及压力开关均安装于外部，避免工作台内部潮湿，损坏电器组件。
- 直接搭配绝对值马达，开机免回原点。
| 规格说明 | FCM-255AP | FCM-255AH | |
|---|---|---|---|
| 使用方法 | 立式专用 | ||
| 锁紧方式 | 气压 5kg/cm2 | 油压 35kg/cm2 | |
| 盘面尺寸 | 标准无盘 | ||
| 适用盘面 | Ø255mm(选配) | ||
| 贯穿孔径 | Ø40mm | ||
| 圆盘中心孔径 | Ø70mmH7 | ||
| 中心高度 | 185mm | ||
| 盘面T型槽宽度 | 12mmH7 | ||
| 定位键 | 18mmh7 | ||
| 绝对值 伺服 马达 |
发那科 | α4i/β8i 直心轴 | |
| 三 菱 | HF-104S/HF-154S | ||
| 安 川 | SGM7G-09 | ||
| 西门子 | 1FK-7060-****-1RG1 | ||
| 总减速比/磁极 | 1/60 | ||
| 最小设定单位 | 0.001° | ||
| 累积分割精度 | ±15弧秒 | ||
| 重复精度 | 10弧秒 | ||
| 锁紧力 | 44kgf-m | 203kgf-m | |
| * 瞬间最高转速(3秒) | 50rpm@马达3000rpm | ||
|
* 最大负载 (在盘面直径内) |
垂直 | 100kg | |
| 垂直 (使用尾座) |
200kg | ||
|
* 凸轮承受 转矩 |
连续扭力 | 320Nm@10rpm | |
| 最大(瞬间)扭力 | 822Nm | ||
| 净重 | 不含马达含盘 | 124kg | |
| 不含马达不含盘 | 111kg | ||
注：上表内 * 为在盘面直径内之数据，若超出盘面需计算相同的最大惯量值为限制
| 最大负载 | 无尾座 |  |
W:100kg D:Ø255mm L: 280mm |
|---|---|---|---|
| 使用 圆盘尾座 |
 |
W:200kg D:Ø255mm L: 750mm |
|
| 使用 顶针尾座 |
 |
W:200kg D:Ø255mm L: 750mm |
|
| 偏心负载 | 使用尾座 |  |
偏心负载= l x W W:3kg-m |
注：最大的负载值, 为 重量W、旋径D、长度L, 三个条件只能满足其一。
◆ 客户或机器，需自备的配件及功能：
- 至少一回路(DC24V/2B2电磁阀)油压单元。
- 第四轴绝对值马达及驱动器，第四轴功能。
- 蛇管。(长度依机台情况)
- 油管两条。(长度依机台情况)
◆ 标准配件：
- 德制压力开关，5米线。
- 锁紧螺丝及T型块三组。(配合 定位键18mm；T型槽间距100及125mm )
- 直接出线座 (蛇管及电缆 客户自备)
单位：mm
| FCM-255A | 总宽(A) | 总厚(B) | 总高(C) | 中心高(D) | 主轴通孔(K) | 主轴外径(H) | 主轴长(L) | 锁定螺丝间距 , 槽宽(E) |
|---|---|---|---|---|---|---|---|---|
| 无盘 | 535 | 255 | 335 | 185 | Ø40 | Ø120 | 199 | 200 , 18 |
单位：mm
| 适用盘面 | A | B | C | D | E |
|---|---|---|---|---|---|
| FCM-255A-T08 | Ø255 | 45.5 | Ø70x28 | Ø120x17.5 | 8-Ø11, PCD100 |
