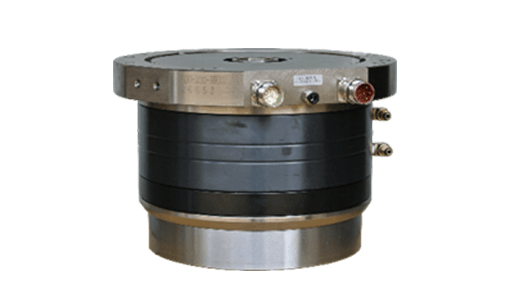

GDU-230
磨刀机专用旋转工作台(C轴)
GDU-230
台面型, 盘面朝下使用
- 马达直接驱动, 无齿隙。

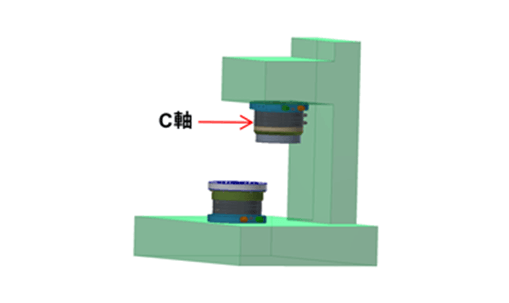

- 适合同动加工, 应用在磨刀机砂轮轴转台(C轴)。
- 己内含冷却回路于本体。
- 最小分割角度：0.001度。
- 可依精度需求，安装各式编码器。
<
| 畅销机型 | ◎ |
|---|---|

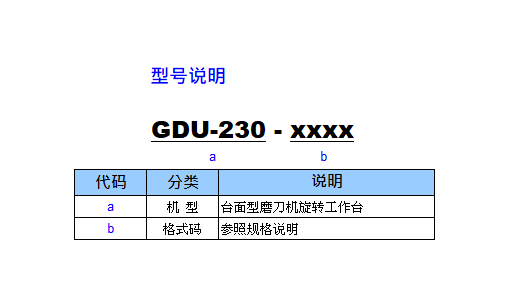

| 规格说明 | GDU-230-HE12 |
| 使用型式 | 台面型, 盘面朝下使用 |
| 冷却型式 | 内含冷却回路 |
| 锁紧方式 | 无煞车 |
| 贯穿孔径 | Ø40mm |
| 主轴中心孔径 | Ø45x20L mm |
| 最高转速 (1秒) | 100rpm |
| 连续运转转速 | 50rpm |
| 最大电流 (1秒) | 冷却 18A |
| 额定电流 | 冷却 9A |
| 最大转矩 (1秒) | 冷却 228Nm |
| 额定转矩 | 冷却 114Nm |
| 最小分度 | 0.001° |
| 通讯格式 | EnDat 2.2/22 |
| 分辨率 | 25bit |
| 定位精度 | ±25 弧秒 |
| 重复精度 | 10 弧秒内 |
| 净重 | 56kg |
- 1. 冷却机客户自行提供。

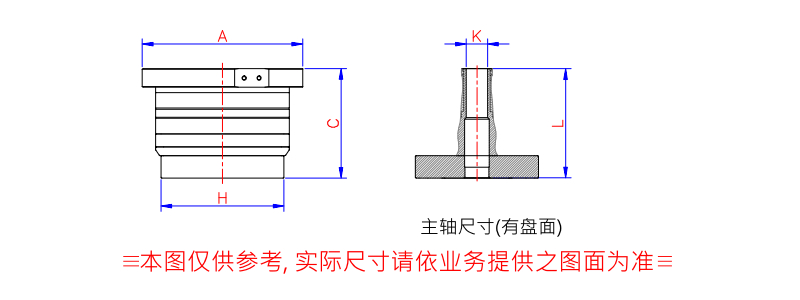

单位: mm
| GDU-230 | 总宽(A) | 总高(C) | 主轴通孔(K) | 主轴或盘外径(H) | 主轴长(L) |
|---|---|---|---|---|---|
| 有盘 | 300 | 205 | Ø40 | Ø230 | 204.5 |
