搭配强力型前锁式三爪

附件
搭配强力型前锁式三爪
搭配强力型前锁式三爪

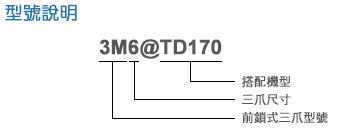

型式/规格 三爪尺寸 A B C D E F G H I J K L M 搭配机型
3M5@TD125
 5"
 130
 60 20 32 50 110
 165 132
 23
 30
 40
 115
 85 TD-125
3M6@TD170 6" 167 65 39 45 68 135 179 165 20 40 50 147 100 TD-170
3M7@TD200 7" 192 76 43 58 82 135 179 192 20 40 50 172 100 TD-200
3M8@TD255 8" 202 76 43 58 82 160 213.5 255 22 70 80 176   TD-255
3M9@TD320 9" 232 84 50 70 94 210 223 290 26 30 40 210   TD-320
3MB@TD400 12” 310 96 56 105 118 255 255.5 370 30 30 40 285   TD-400
3M9@CV3255 9" 232 84 50 70 94 210 189.5 290 26 30 40 210   CV3-255
3MB@CV3320 12” 310 96 56 105 118 255 220 370 30 30 40 285   CV3-320
