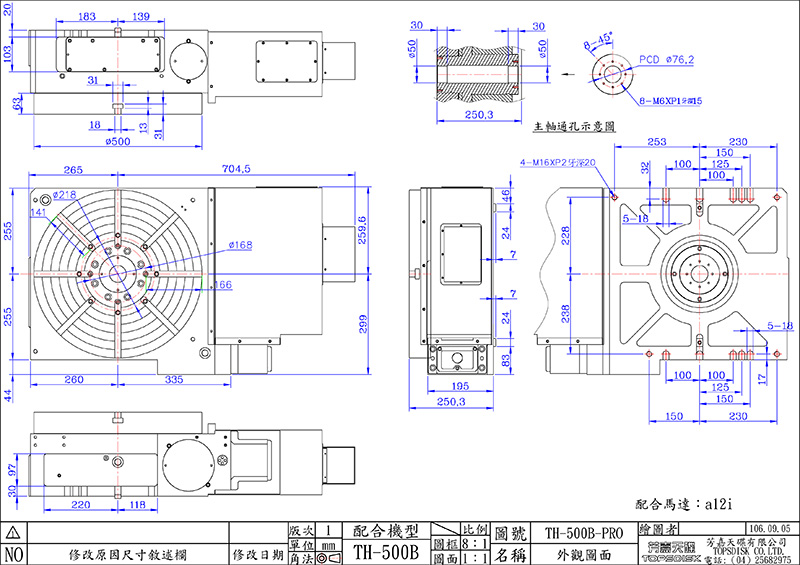

TH-500B
NC旋转工作台(0.001度)
TH-500B
横式小孔径系列
- 油压锁紧采用全面碟式剎车片之锁紧方式，振动力小且接近工件，增加耐切削力，锁紧力大。
- 采用进口双导程蜗杆蜗轮组，传动定位精度高，背隙调整容易。
- 伺服马达驱动，定位快速、精准、低噪音，适合任意角度加工。
- 可加装空油压转换器或油压单元。
- 可与CNC机器联机成为第四轴，或可编程控制器成为附加轴。
| 使用方法 | 横式使用 | |
|---|---|---|
| 锁紧方式 | 油压 35Kg/cm2 | |
| 盘面尺寸 | Ø500mm | |
| 贯穿孔径 | Ø50mm | |
| 圆盘中心孔径 | Ø50H7mm | |
| 盘面T型槽宽度 | 18H7mm | |
| 定位键 | 18h7mm | |
| 伺服马达 | • 发那科 | α12i |
| • 三 菱 | HA100/HF204S | |
| 总减速比 | 1/180 | |
| 最小设定单位 | 0.001° | |
| 累积分割精度 | 15弧秒 | |
| 重复精度 | 4弧秒 | |
| 锁紧力 | 250kgf-m | |
| 蜗轮最大切削力 | 250kgf-m | |
| 最大负载 | • 水平 | 600kg |
| 净重(不含马达) | 385kg | |
