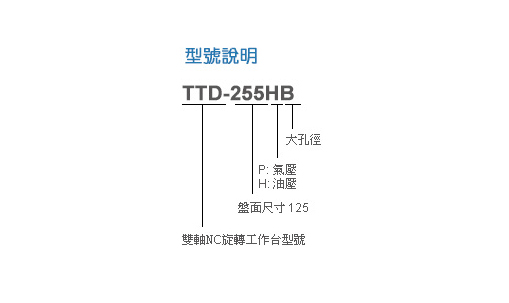

TTD-125P
双轴NC旋转工作台(0.001度)
TTD-125P
NC双轴型
- 可做倾斜角度之加工。
- 采用双导程蜗杆蜗轮组，传动定位精度高，背隙调整容易。
- 伺服马达驱动，定位快速、精准、低噪音，适合任意角度之加工。
- 可与CNC机器联机成为第五轴同步加工(5轴或 4+1 轴)。
- 最小分割角度0.001度。
- 可用可编程控制器与CNC机器联机，做倾斜角度加工(4+1轴)。
- 倾斜角度±110度。
| 锁紧方式 | 气压 5kg/cm2 | ||
|---|---|---|---|
| 倾斜范围 | ± 110 ° | ||
| 盘面尺寸 | 无 | ||
| 主轴外径 | Ø60mm | ||
| 0°时之盘面高度 | 233mm | ||
| 90°时之盘面高度 | 160mm | ||
| 中心孔径 | • 鼻端孔径 | Ø25H7x18Lmm | |
| • 贯穿孔径 | Ø22mm | ||
| 盘面T型槽宽度 | 无 | ||
| 定位键 | 14h7mm | ||
| 伺服马达 (旋转轴) |
• 发那科 | α2i / β2i | |
| • 三 菱 | HF75T | ||
| 伺服马达(倾斜轴) | • 发那科 | α4i / β8i | |
| • 三 菱 | HF54T | ||
| 旋转轴 | 倾斜轴 | ||
| 总减速比 | 1/90 | 1/90 | |
| 最大转速(马达3000r.p.m.) | 33.3r.p.m | 33.3r.p.m | |
| 锁紧扭力 | 78N.m(8kgf-m) | 157N.m(16kgf-m) | |
| 定位精度(累积) | 45弧秒 | 60弧秒 | |
| 重复精度 | 4弧秒 | ||
| 净重(不含马达) | 95kg | ||
| 蜗轮最大扭力 | 旋转轴 | 120N.m (12kgf-m) |
|---|---|---|
| 最大工作力矩 | 156N.m (16kgf-m) |
|
| 最大载重负荷 |  |
0° : 35kg |
 |
0-90° : 20kg | |
| 锁紧时最大负载 |  |
F: 343N.m (35kgf-m) |
 |
FxL: 78.4N.m (8kgf-m) |
|
 |
FxL: 156N.m (16kgf-m) |
|
| 最大惯性 |  |
 : 0.18kgf-m2 (1.7Kg.cm.sec2) |
