DGA-301 / DGA-301P

磨刀機專用旋轉工作台(C軸)
DGA-301 / DGA-301P
DGA-301 / DGA-301P
DGA-301 / DGA-301P
DGA-301 / DGA-301P
DGA-301 / DGA-301P
DGA-301 / DGA-301P
DGA-301 / DGA-301P
埋入式(盤面朝上)
  • 馬達直接驅動, 無齒隙。
  • 適合同動加工, 應用在磨刀機刀具軸轉台(C軸)
  • 己內含冷卻迴路於本體。
  • 最小分割角度:0.001度。
  • 可依精度需求,安裝各式編碼器。
暢銷機型

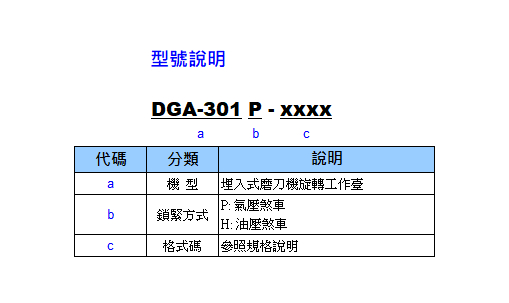

規格說明 DGA-301-RBGD DGA-301P-RBGD
使用型式 埋入式(盤面朝上)
冷卻型式 內含冷卻迴路
鎖緊方式 無煞車 氣壓 5 kg/cm2
貫穿孔徑 Ø70mm
主軸鼻端孔徑 Ø75x15L mm
電磁閥及檢出  需外接
最高轉速 (1秒) 150rpm 150rpm
連續運轉轉速 75rpm 75rpm
最大電流 (1秒) 13.5A / 冷卻 22.5A 13.5A / 冷卻 22.5A
額定電流 4.5A / 冷卻 9A 4.5A / 冷卻 9A
最大轉矩 (1秒) 171Nm / 冷卻 228Nm 171Nm / 冷卻 228Nm
額定轉矩 57Nm / 冷卻 114Nm 57Nm / 冷卻 114Nm
最小分度 0.001° 0.001°
通訊格式  Biss-C   Biss-C
解析度 26bit 26bit
定位精度 ±20 弧秒 ±20 弧秒
重覆精度 10 弧秒內 10 弧秒內
鎖緊力 139 kgf-m
淨重 kg kg
  • 1. 冷却機客戶自行提供。

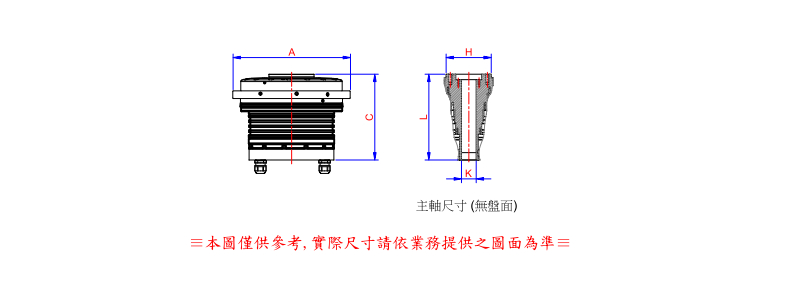

單位: mm

DGA-301/
DGA-301P
總寬(A) 總高(C) 主軸通孔(K) 主軸外徑(H) 主軸長(L)
無盤 317 249.5 Ø70 Ø122 249
