DGH-100AB5
磨刀機專用工件軸(A軸)
DGH-100AB5
立式使用
- 馬達直接驅動，無齒隙。
- 高速，90度分割時間低於1秒
- 可與任何控制器搭配，做分度加工
- 最小分割角度：0.001度
- 可依精度需求，安裝各式編碼器
| 使用方法 | 立式使用 |
|---|---|
| 冷卻迴路預留 | 有 |
| 貫穿孔徑 | Ø30 mm |
| 主軸鼻端孔徑 | BT-50 |
| 中心高度 | 135 mm |
| 最高轉速 | 200rpm/30分鐘 |
| 連續運轉轉速 | 75 rpm |
| 最大電流 (1秒) | 9A / 冷卻 12A |
| 額定電流 | 3A / 冷卻 6A |
| 最大轉矩 (1秒) | 114Nm / 冷卻 228Nm |
| 額定轉矩 | 38Nm / 冷卻 76Nm |
| 最小分度 | 0.001° |
| 淨重(不含鎖刀裝置) | 70 kg |
- 1. 冷却機客戶自行提供。

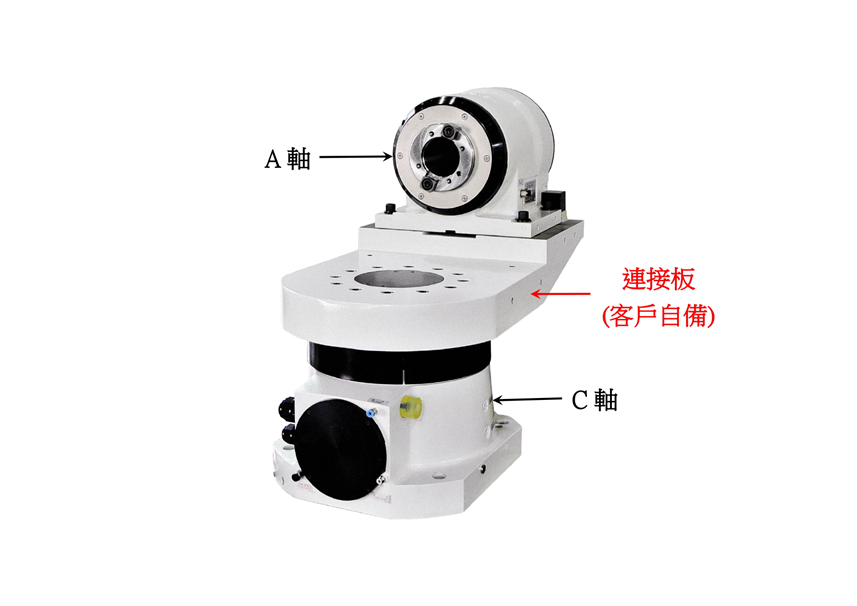

2. 旋轉主軸與旋轉工作台搭配時, 連接板由客戶自備。
編碼器規格說明：
| 規格碼 | 廠牌 | 通訊格式 | 解析度 | 定位精度 | 重覆精度 |
|---|---|---|---|---|---|
| NNK3 | 尼康 | 絕對式串列通訊 | 22bit | ±20 弧秒 | 15 弧秒內 |
| HE12 | 海德漢 | EnDAT 2.2/22 | 25bit | ±25 弧秒 | 10 弧秒內 |

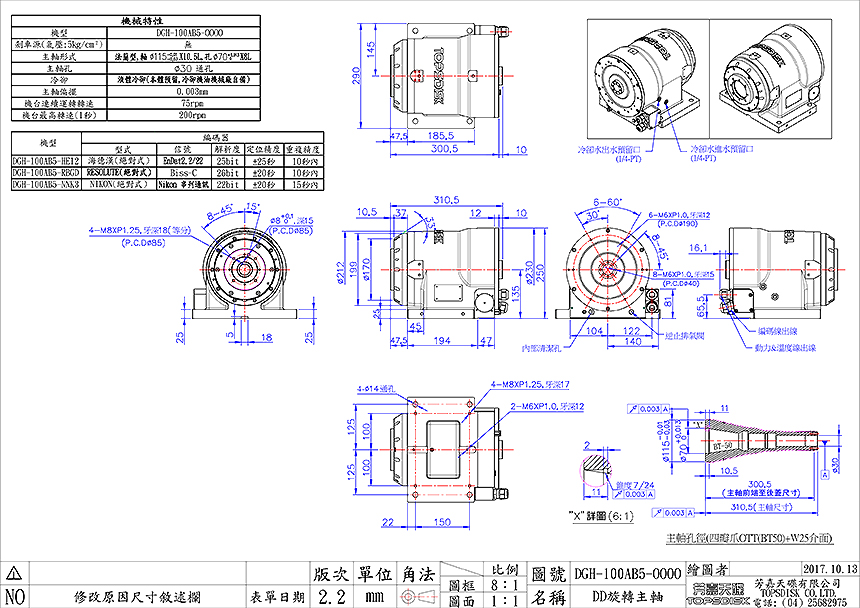

單位: mm

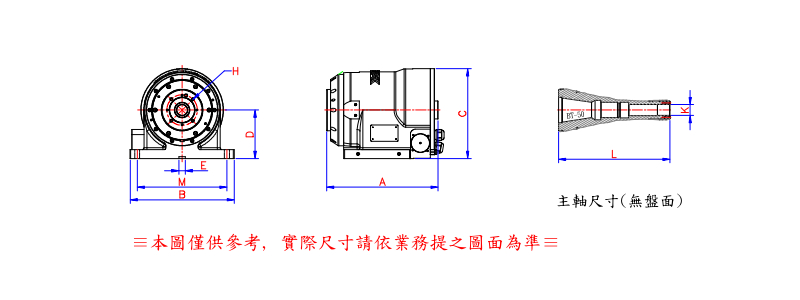

| DGH-100AB5 | 總寬(A) | 總厚(B) | 總高(C) | 中心高(D) | 主軸通孔(K) | 主軸介面(H) | 主軸長(L) | 槽寬(E) | 螺絲孔間距-直徑(M) |
|---|---|---|---|---|---|---|---|---|---|
| 無盤 | 310.5 | 290 | 250 | 135 | Ø30 | BT-50 | 310.5 | 18 | 250-Ø14 |
