DGH-300Y / DGH-300YP
磨刀機專用旋轉工作台(C軸)
DGH-300Y / DGH-300YP
橫式使用
- 馬達直接驅動，無齒隙。
- 高速，90度分割時間低於1秒。
- 己內含冷卻迴路於本體。
- 最小分割角度：0.001度。
- 可依精度需求，安裝各式編碼器。
| 暢銷機型 | ◎ | |
|---|---|---|
| 規格說明 | DGH-300Y-RBGD | DGH-300YP-RBGD |
| 使用型式 | 橫式使用 | |
| 冷卻型式 | 內含冷卻迴路 | |
| 鎖緊方式 | 無煞車 | 氣壓 5 kg/cm2 |
| 貫穿孔徑 | Ø40mm |
|
| 圓盤中心孔徑 | Ø50x23L mm |
|
| 總高度 | 263mm | |
| 電磁閥及檢出 | 無 | 需外接 |
| 最高轉速 (1秒) | 150rpm | 150rpm |
| 連續運轉轉速 | 75rpm | 75rpm |
| 最大電流 (1秒) | 13.5A / 冷卻 22.5A | 13.5A / 冷卻 22.5A |
| 額定電流 | 4.5A / 冷卻 9A | 4.5A / 冷卻 9A |
| 最大轉矩 (1秒) | 171Nm / 冷卻 228Nm | 171Nm / 冷卻 228Nm |
| 額定轉矩 | 57Nm / 冷卻 114Nm | 57Nm / 冷卻 114Nm |
| 最小分度 | 0.001° | 0.001° |
| 通訊格式 | Biss-C | Biss-C |
| 解析度 | 26bit | 26bit |
| 定位精度 | ±20 弧秒 | ±20 弧秒 |
| 重覆精度 | 10 弧秒內 | 10 弧秒內 |
| 鎖緊力 | 無 | 90 kgf-m |
| 淨重 | kg | 100kg |
- 1. 冷却機客戶自行提供。

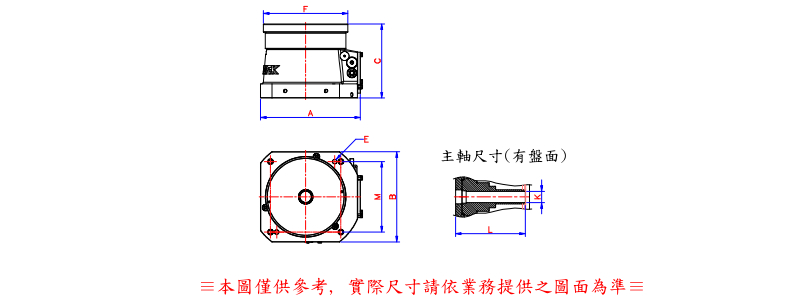

單位: mm
| DGH-300Y | 總寬(A) | 總厚(B) | 總高(C) | 主軸通孔(K) | 主軸或盤面外徑(F) | 主軸長(L) | 槽寬(E) | 螺絲孔間距-直徑(M) |
|---|---|---|---|---|---|---|---|---|
| 有盤 | 354 | 320 | 263 | Ø40 | Ø300 | 248 | Ø16 | 250-M16 |
