FCM-255AP / FCM-255AH
預壓凸輪式旋轉工作台(0.001度)

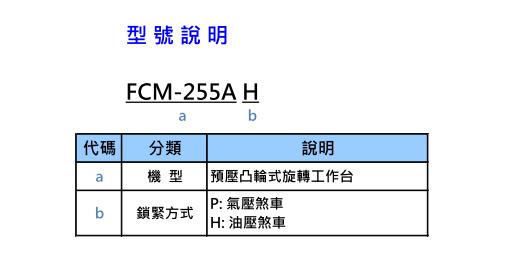

FCM-255AP / FCM-255AH
立式專用
- 預壓式筒型凸輪結構，背隙趨近於零。
- 滾動摩擦傳動，延長使用壽命。
- 傳動元件為鋼製，比銅的剛性要好，偏心荷重承受力強。
- 採用雙動式 氣壓或油壓煞車機構，確保完全鬆開。
- 標配德國製壓力開關，減少維修機會。
- 電磁閥及壓力開關均安裝於外部，避免工作台內部潮濕，損壞電器元件。
- 直接搭配絕對值馬達，開機免回原點。
| 規格說明 | FCM-255AP | FCM-255AH | |
|---|---|---|---|
| 使用方法 | 立式專用 | ||
| 鎖緊方式 | 氣壓 5kg/cm2 | 油壓 35kg/cm2 | |
| 盤面尺寸 | 標準無盤 | ||
| 適用盤面 | Ø255mm(選配) | ||
| 貫穿孔徑 | Ø40mm | ||
| 圓盤中心孔徑 | Ø70mmH7 | ||
| 中心高度 | 185mm | ||
| 盤面T型槽寬度 | 12mmH7 | ||
| 定位鍵 | 18mmh7 | ||
| 絕對值 伺服 馬達 |
發那科 | α4i/β8i 直心軸 | |
| 三 菱 | HF-104S/HF-154S | ||
| 安 川 | SGM7G-09 | ||
| 西門子 | 1FK-7060-****-1RG1 | ||
| 總減速比/磁極 | 1/60 | ||
| 最小設定單位 | 0.001° | ||
| 累積分割精度 | ±15弧秒 | ||
| 重覆精度 | 10弧秒 | ||
| 鎖緊力 | 44kgf-m | 203kgf-m | |
| * 瞬間最高轉速(3秒) | 50rpm@馬達3000rpm | ||
|
* 最大負載 (在盤面直徑內) |
垂直 | 100kg | |
| 垂直 (使用尾座) |
200kg | ||
|
* 凸輪承受 轉矩 |
連續扭力 | 320Nm@10rpm | |
| 最大(瞬間)扭力 | 822Nm | ||
| 淨重 | 不含馬達含盤 | 124kg | |
| 不含馬達不含盤 | 111kg | ||
註：上表內 * 為在盤面直徑內之數據，若超出盤面需計算相同的最大慣量值為限制
| 最大負載 | 無尾座 |  |
W:100kg D:Ø255mm L: 280mm |
|---|---|---|---|
| 使用 圓盤尾座 |
 |
W:200kg D:Ø255mm L: 750mm |
|
| 使用 頂針尾座 |
 |
W:200kg D:Ø255mm L: 750mm |
|
| 偏心負載 | 使用尾座 |  |
偏心負載= l x W W:3kg-m |
註：最大的負載值, 為 重量W、旋徑D、長度L, 三個條件只能滿足其一。
◆ 客戶或機器，需自備的配件及功能：
- 至少一迴路(DC24V/2B2電磁閥)油壓單元。
- 第四軸絕對值馬達及驅動器，第四軸功能。
- 蛇管。(長度依機台情況)
- 油管兩條。(長度依機台情況)
◆ 標準配件：
- 德製壓力開關，5米線。
- 鎖緊螺絲及T型塊三組。(配合 定位鍵18mm；T型槽間距100及125mm )
- 直接出線座 (蛇管及電纜 客戶自備)
單位：mm
| FCM-255A | 總寬(A) | 總厚(B) | 總高(C) | 中心高(D) | 主軸通孔(K) | 主軸外徑(H) | 主軸長(L) | 鎖定螺絲間距 , 槽寬(E) |
|---|---|---|---|---|---|---|---|---|
| 無盤 | 535 | 255 | 335 | 185 | Ø40 | Ø120 | 199 | 200 , 18 |

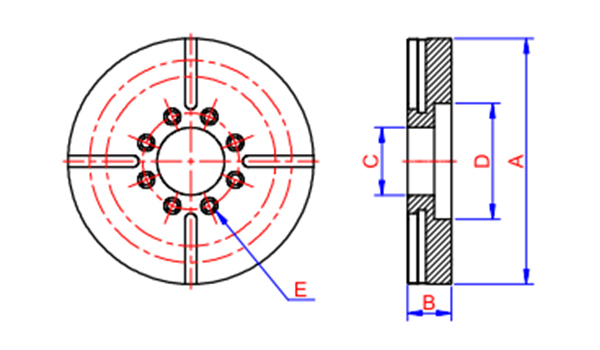

單位：mm
| 適用盤面 | A | B | C | D | E |
|---|---|---|---|---|---|
| FCM-255A-T08 | Ø255 | 45.5 | Ø70x28 | Ø120x17.5 | 8-Ø11, PCD100 |
