FT-160A P/H
圓盤尾座
FT-160A P/H
- 鎖緊採用全面碟式煞車鎖緊方式。
- 支撐工件或治具，可做多面加工。
- 可與TD,TE,VE 系列搭配使用。

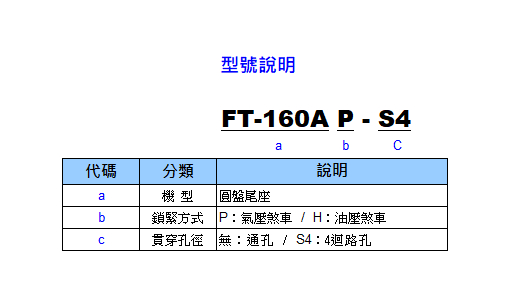

| 規格說明 | FT-160AP | FT-160AH | FT-160AP-S4 |
|---|---|---|---|
| 煞車迴路 | 單動常鬆 | ||
| 煞車形式 | 碟片 | ||
| 鎖緊方式 | 氣壓 5kg/cm2 | 油壓 20kg/cm2 | 氣壓 5kg/cm2 |
| 盤面尺寸 | Ø170mm | 無盤 | |

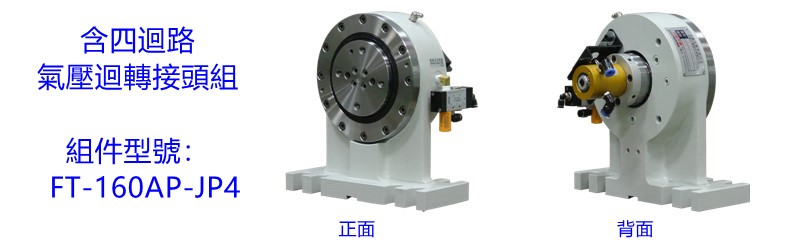

| 貫穿孔徑 | Ø20mm | 5mm x 4迴路孔 | |
| 中心高度 | 160mm | ||
| 鎖緊力 | 16kgf-m | 30kgf-m | 16kgf-m |
| 淨重 (含盤) | 25kg | 18kg (無盤) | |

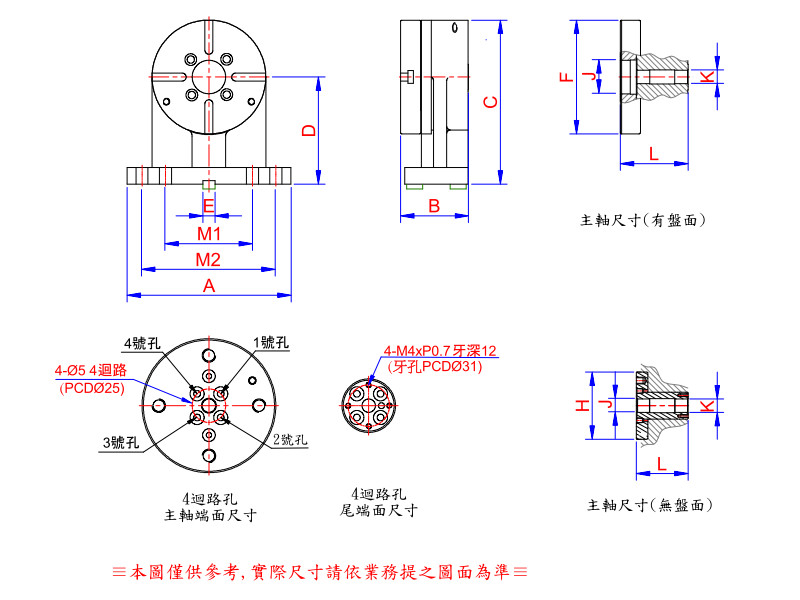

單位: mm
| FT-160A | 總寬(A) | 總厚(B) | 總高(C) | 中心高(D) | 主軸通孔(K) | 主軸(H)或盤面(F)外徑 | 中心定位孔(J) | 主軸長(L) | 槽寬(E) | 鎖定螺絲間距(M1) | 鎖定螺絲間距(M2) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 有盤 | 245 | 101.5 | 245 | 160 | Ø20 | Ø170 | Ø50x15L | 約101.5 | 18 | 130 | 200 |
| 無盤 | 245 | 95 | 245 | 160 | Ø20 | Ø100 | Ø20x20L | 約78.5 | 18 | 130 | 200 |
| 4迴路孔 | 245 | 95 | 245 | 160 | Ø5x4迴路孔 | Ø100 | 無 | 約78.5 | 18 | 130 | 200 |
