FT-170 P/H
圓盤尾座
FT-170 P/H
- 鎖緊採用全面碟式煞車鎖緊方式。
- 支撐工件或治具，可做多面加工。
- 單動迴路可與TD,TE 系列搭配使用。
- 雙動迴路可與FCM 系列搭配使用。
| 規格說明 | FT-170PS0 | FT-170HS0 | FT-170PW | FT-170HW |
|---|---|---|---|---|
| 煞車迴路 | 單動常鬆 | 雙動 | ||
| 煞車形式 | 碟片 | 碟片 | ||
| 鎖緊方式 | 氣壓 5kg/cm2 | 油壓 35kg/cm2 | 氣壓 5kg/cm2 | 油壓 35kg/cm2 |
| 盤面尺寸 | Ø255mm | Ø255mm | ||
| 貫穿孔徑 | Ø40mm | Ø40mm | ||
| 中心高度 | 170mm | 170mm | ||
| 鎖緊力 | 55kgf-m | 177kgf-m | 46kgf-m | 145kgf-m |
| 淨重 (含盤) | 62kg | kg | ||

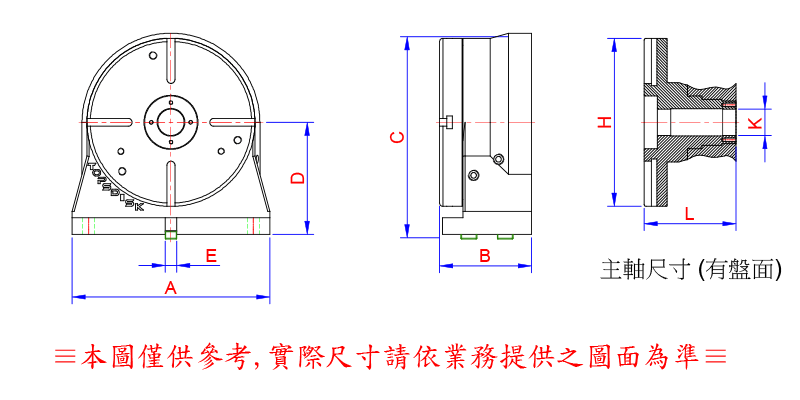

單位: mm
| FT-170HS0 | 總寬(A) | 總厚(B) | 總高(C) | 中心高(D) | 主軸通孔(K) | 主軸或盤面外徑(H) | 主軸長(L) | 鎖定螺絲間距 , 槽寬(E) |
|---|---|---|---|---|---|---|---|---|
| 有盤 | 300 | 139.5 | 305 | 170 | Ø40 | Ø255 | 139 | 200&250, 18 |
