TD-170PL
NC旋轉工作台(0.001度)
TD-170PL

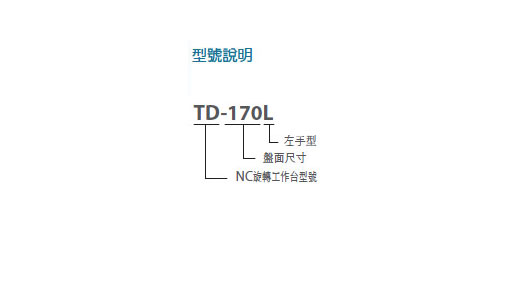

左手型系列
- 安裝高精密之交叉滾柱軸承。
- 氣壓鎖緊採用全面碟式剎車(台灣專利號碼:217736)之鎖緊方式，加大鎖緊力，確保耐切削力。(TD-170L)
- 採用進口雙導程蝸桿蝸輪組，傳動定位精度高，背隙調整容易。
- 伺服馬達驅動，定位快速、精準、低噪音，適合任意角度之加工。
- 可與CNC機器連線成為第四軸，或搭配可編程控制器成為附加軸。
- 左手型，上下工件更順手。

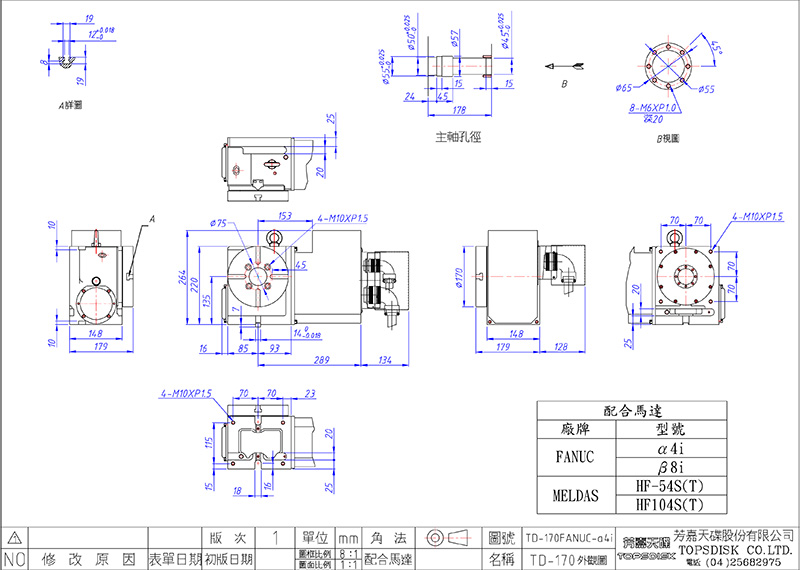

| 使用方法 | 可立橫兩用 | |
|---|---|---|
| 鎖緊方式 | 氣壓 5kg/cm2 | |
| 盤面尺寸 | Ø170mm | |
| 貫穿孔徑 | Ø45mm | |
| 圓盤中心孔徑 | Ø50H7mm | |
| 中心高度 | 135mm | |
| 盤面T型槽寬度 | 12H7mm | |
| 定位鍵 | 14h7mm | |
| 伺服馬達 | • 發那科 | α4i / β8i |
| • 三 菱 | HF54T | |
| 總減速比 | 依機構不同有 1/72 及 1/90 | |
| 最小設定單位 | 0.001° | |
| 累積分割精度 | 30弧秒 | |
| 重覆精度 | 4弧秒 | |
| 鎖緊力 | 16kgf-m | |
| 蝸輪最大切削力 | 27kgf-m | |
| 最大負載 | • 垂直 (使用尾座) |
75(150)kg |
| • 水平 | 150kg | |
| 淨重(不含馬達) | 40kg | |
