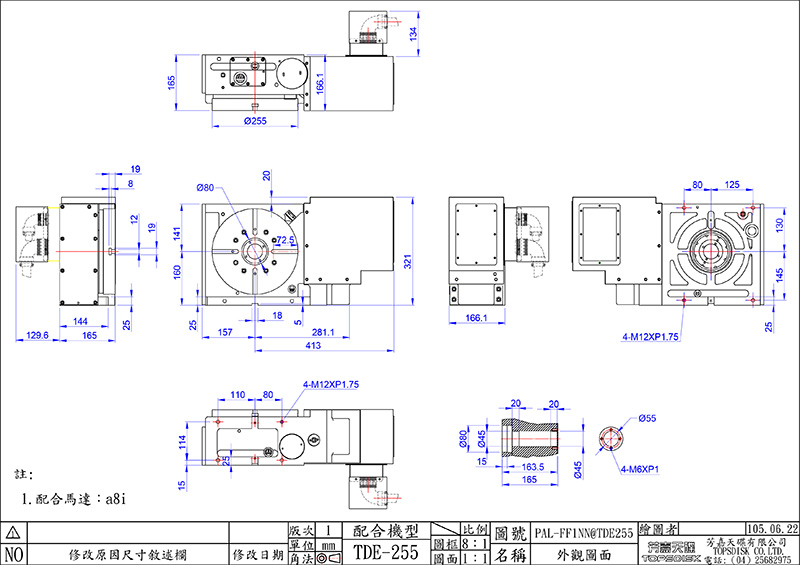

TDE-255H
NC旋轉工作台(0.001度)
TDE-255H
右手標準型系列
- 油壓鎖緊採用圓周油壓環抱鎖緊方式，振動力小，且接近工件，增加耐切削力(TDE-255H/320)。
- 採用進口雙導程蝸桿蝸輪組，傳動定位精度高，背隙調整容易。
- 伺服馬達驅動，定位快速、精準、低噪音，適合任意角度之加工。
- 可加裝空油壓轉換器或油壓單元。
- 可與CNC機器連線成為第四軸，或搭配可編程控制器成為附加軸。
| 使用方法 | 可選擇立橫或立式 | |
|---|---|---|
| 鎖緊方式 | 油壓 35kg/cm2 | |
| 盤面尺寸 | Ø255mm | |
| 貫穿孔徑 | Ø45mm | |
| 圓盤中心孔徑 | Ø80H7mm | |
| 中心高度 | 160mm | |
| 盤面T型槽寬度 | 12H7mm | |
| 定位鍵 | 18h7mm | |
| 伺服馬達 | • 發那科 | α8i / β12i |
| • 三 菱 | HF104T/HF154T | |
| 總減速比 | 1/90 | |
| 最小設定單位 | 0.001° | |
| 累積分割精度 | 15弧秒 | |
| 重覆精度 | 4弧秒 | |
| 鎖緊力 | 50kgf-m | |
| 蝸輪最大切削力 | 48kgf-m | |
| 最大負載 | • 垂直 (使用尾座) |
100(250)kg |
| • 水平 | 250kg | |
| 淨重(不含馬達) | 95kg | |
