TE-800H
NC旋轉工作台(0.001度)

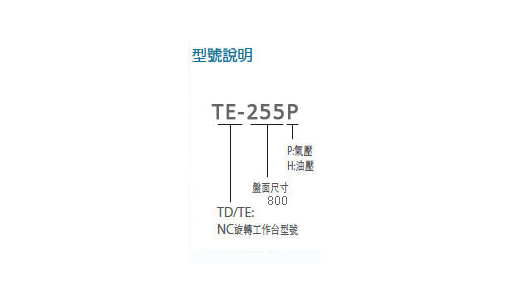

TE-800H
右手大孔徑系列
- 油壓鎖緊採用全面碟式剎車片之鎖緊方式，振動力小，且接近工件，增加耐切削力，鎖緊力大。( TE-800)
- 採用雙導程蝸桿蝸輪組，傳動定位精度高，背隙調整容易。
- 伺服馬達驅動，定位快速、精準、低噪音，適合任意角度之加工。
- 可加裝空油壓轉換器或油壓單元。
- 可與CNC機連線成為第四軸，或搭配可編程控制器成為附加軸。
| 使用方法 | 可選擇立橫或立式 | |
|---|---|---|
| 鎖緊方式 | 油壓 35kg/cm2 | |
| 盤面尺寸 | Ø800mm | |
| 貫穿孔徑 | Ø400mm | |
| 圓盤中心孔徑 | Ø400H7mm | |
| 中心高度 | 430mm | |
| 盤面T型槽寬度 | 18H7mm | |
| 定位鍵 | 18H7mm | |
| 伺服馬達 | • 發那科 | α12i |
| • 三 菱 | HF204S | |
| 總減速比 | 1/180 | |
| 最小設定單位 | 0.001° | |
| 累積分割精度 | 20弧秒 | |
| 重覆精度 | 4弧秒 | |
| 鎖緊力 | 700kgf-m | |
| 蝸輪最大切削力 | 800kgf-m | |
| 最大負載 | • 垂直 (使用尾座) |
600(1500)kg |
| • 水平 | 1500kg | |
| 淨重(不含馬達) | 950kg | |
單位mm
| 本體外觀尺寸 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TE-800H | 板金 型式 |
A | B1 | B2 | C1 | C2 | D | E1 | E2 | F | G1 | G2 |
| 立橫 | 1061 | 639 | 422 | 792.6 | 853 | 430 | 426.8 | 268 | Ø800 | M18 | 7 | |
單位mm
| 主軸尺寸 | ||||
|---|---|---|---|---|
| 有無盤面 | A | B | C | D |
| 有 | Ø400 X 92L | 317 | Ø400 X 92L | 12-M5X15L,Ø425 |
