TTD-125P
雙軸NC旋轉工作台(0.001度)
TTD-125P
NC雙軸型
- 可做傾斜角度之加工。
- 採用雙導程蝸桿蝸輪組，傳動定位精度高，背隙調整容易。
- 伺服馬達驅動，定位快速、精準、低噪音，適合任意角度之加工。
- 可與CNC機器連線成為第五軸同步加工(5軸或 4+1 軸)。
- 最小分割角度0.001度。
- 可用可編程控制器與CNC機器連線，做傾斜角度加工(4+1軸)。
- 傾斜角度±110度。

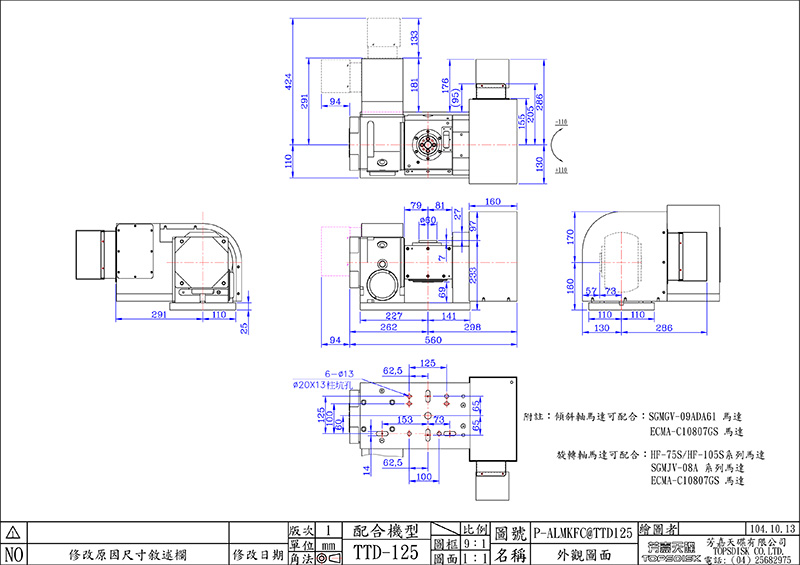

| 鎖緊方式 | 氣壓 5kg/cm2 | ||
|---|---|---|---|
| 傾斜範圍 | ± 110 ° | ||
| 盤面尺寸 | 無 | ||
| 主軸外徑 | Ø60mm | ||
| 0°時之盤面高度 | 233mm | ||
| 90°時之盤面高度 | 160mm | ||
| 中心孔徑 | • 鼻端孔徑 | Ø25H7x18Lmm | |
| • 貫穿孔徑 | Ø22mm | ||
| 盤面T型槽寬度 | 無 | ||
| 定位鍵 | 14h7mm | ||
| 伺服馬達 (旋轉軸) |
• 發那科 | α2i / β2i | |
| • 三 菱 | HF75T | ||
| 伺服馬達(傾斜軸) | • 發那科 | α4i / β8i | |
| • 三 菱 | HF54T | ||
| 旋轉軸 | 傾斜軸 | ||
| 總減速比 | 1/90 | 1/90 | |
| 最大轉速(馬達3000r.p.m.) | 33.3r.p.m | 33.3r.p.m | |
| 鎖緊扭力 | 78N.m(8kgf-m) | 157N.m(16kgf-m) | |
| 定位精度(累積) | 45弧秒 | 60弧秒 | |
| 重覆精度 | 4弧秒 | ||
| 淨重(不含馬達) | 95kg | ||
| 蝸輪最大扭力 | 旋轉軸 | 120N.m (12kgf-m) |
|---|---|---|
| 最大工作力矩 | 156N.m (16kgf-m) |
|
| 最大載重負荷 |  |
0° : 35kg |
 |
0-90° : 20kg | |
| 鎖緊時最大負載 |  |
F: 343N.m (35kgf-m) |
 |
FxL: 78.4N.m (8kgf-m) |
|
 |
FxL: 156N.m (16kgf-m) |
|
| 最大慣性 |  |
 : 0.18kgf-m2 (1.7kg.cm.sec2) |
