TTD-255H
雙軸NC旋轉工作台(0.001度)
TTD-255H
NC雙軸型
- 內建環抱式油壓鎖緊系統，加大鎖緊力(約一般機型的1.2~1.4倍)，確保耐切削力。
- 可做傾斜角度之加工。
- 採用雙導程蝸桿蝸輪組，傳動定位精度高，背隙調整容易。
- 伺服馬達驅動，定位快速、精準、低噪音，適合任意角度之加工。
- 可與CNC機器連線成為第五軸同步加工(5軸或 4+1 軸)。
- 最小分割角度0.001度。
- 可用可編程控制器與CNC機器連線，做傾斜角度加工(4+1軸)。
- 傾斜角度±110度。

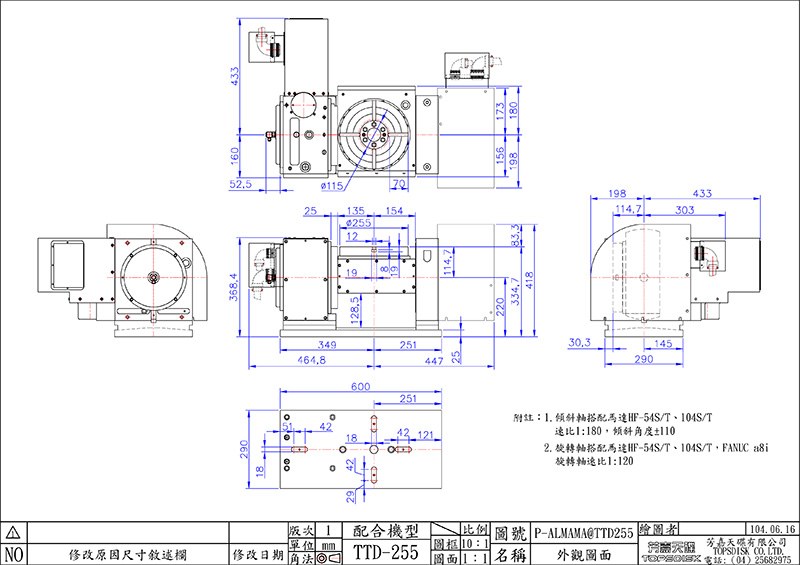

| 鎖緊方式 | 油壓 35kg/cm2 | ||
|---|---|---|---|
| 傾斜範圍 | ± 110 ° | ||
| 盤面尺寸 | Ø255mm | ||
| 主軸外徑 | 無 | ||
| 0°時之盤面高度 | 334.5mm | ||
| 90°時之盤面高度 | 220mm | ||
| 中心孔徑 | • 鼻端孔徑 | Ø30H7x20Lmm | |
| • 貫穿孔徑 | Ø30mm | ||
| 盤面T型槽寬度 | 12h7mm | ||
| 定位鍵 | 18h7mm | ||
| 伺服馬達 (旋轉軸) |
• 發那科 | α8i / β12i | |
| • 三 菱 | HF104T / HF154T | ||
| 伺服馬達(傾斜軸) | • 發那科 | α8i / β12i | |
| • 三 菱 | HF104T / HF154T | ||
| 旋轉軸 | 傾斜軸 | ||
| 總減速比 | 1/120 | 1/180 | |
| 最大轉速(馬達3000r.p.m.) | 25r.p.m | 16.7r.p.m | |
| 鎖緊扭力 | 588N.m(60kgf-m) | 686N.m(70kgf-m) | |
| 定位精度(累積) | 15弧秒 | 45弧秒 | |
| 重覆精度 | 4弧秒 | ||
| 淨重(不含馬達) | 330kg | ||
| 蝸輪最大扭力 | 旋轉軸 | 490N.m (50kgf-m) |
|---|---|---|
| 最大工作力矩 | 470N.m (48kgf-m) |
|
| 最大載重負荷 |  |
0° : 120kg |
 |
0-90° : 70kg | |
| 鎖緊時最大負載 |  |
F: 1170N.m (120kgf-m) |
 |
FxL: 470N.m (48kgf-m) |
|
 |
FxL: 470N.m (48kgf-m) |
|
| 最大慣性 |  |
 : 0.7kgf-m2 (6.9Kg.cm.sec2) |
